如何用CAD找不規則圖形的中心點

時間：2023-08-07 22:20:02  作者：彭老師
CAD畫圖中有時需要找到圖形的中心點，對于正方形、圓形等規則圖形的重心點很容易找到，但是不規則的圖形怎么找到中心點，下面介紹一種辦法可以幫您找到中心點。

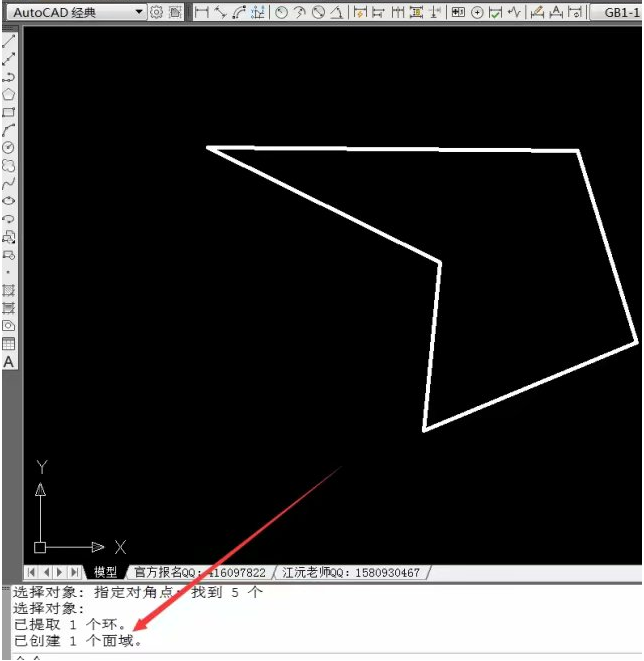

第1步、面域 REG ；在命令行輸入REG命令，然后選擇不規則圖形，然后空格，看命令行提示，面域成功就行。

如何用CAD找不規則圖形的中心點第1步

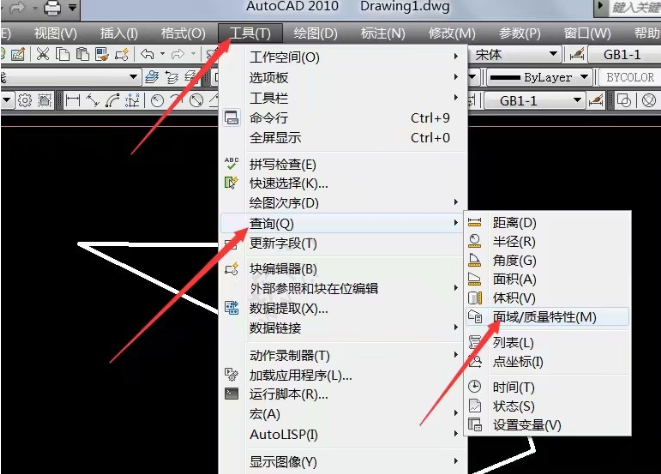

第2步、工具菜單—查詢—質量特性。

如何用CAD找不規則圖形的中心點第2步

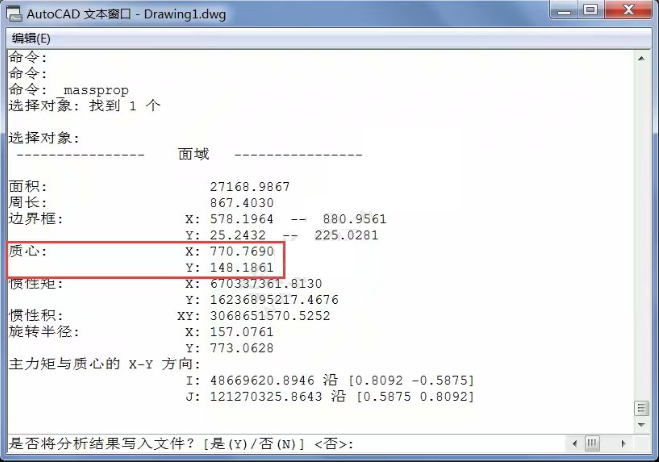

第3步、質心的坐標就是不規則對象的中心點坐標。

如何用CAD找不規則圖形的中心點第3步
