CAD繪制有線電視信號分支一般符號圖標

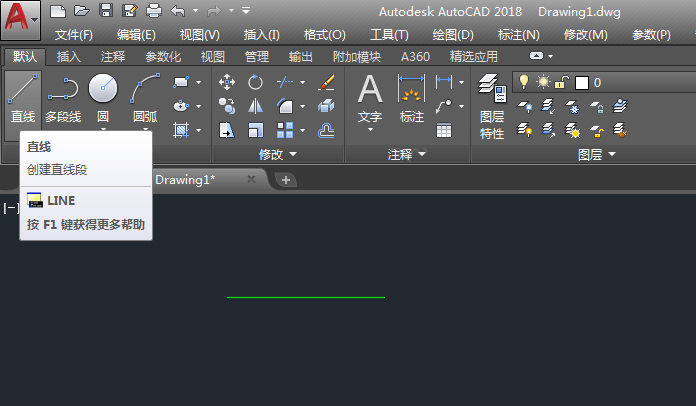

1、打開CAD2018軟件，新建空白文檔。點擊直線，繪制一條100長的直線。如下圖：

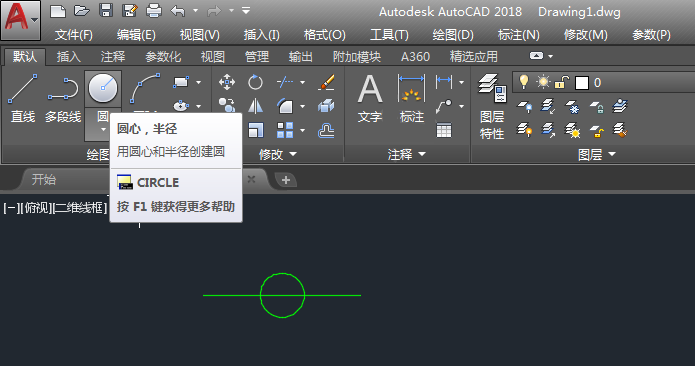

2、點擊圓形工具，繪制一個半徑為15mm的圓形。如下圖：

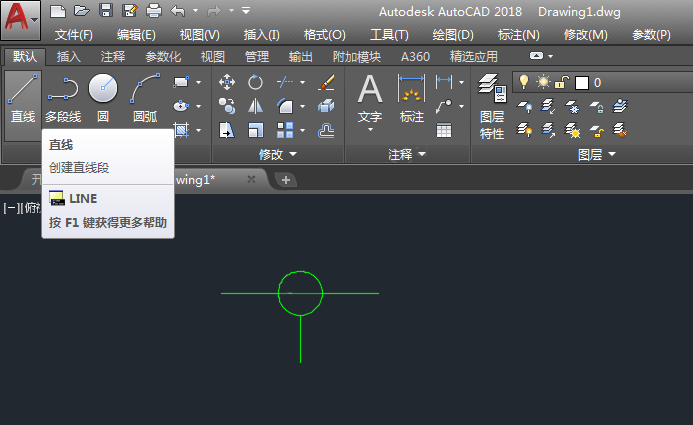

3、然后繪制直線工具，繪制一條直線。

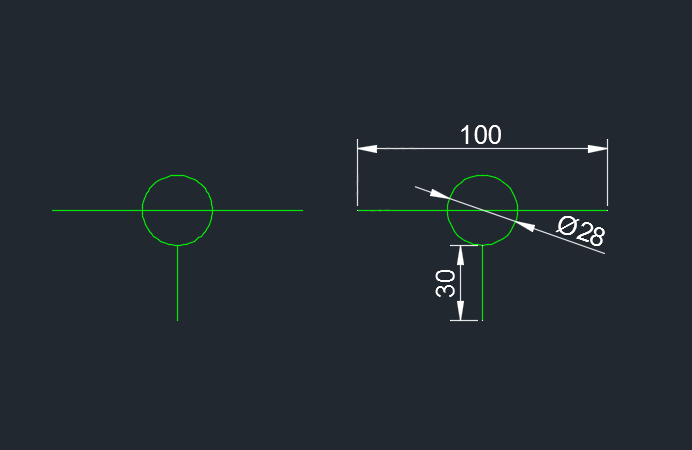

4、對應的尺寸標注。效果如下：
