cad怎么畫一個長75的五邊形

時間：2023-08-10 15:06:15  作者：彭老師
下面給大家介紹的是cad怎么畫一個長75的五邊形的方法，具體操作步驟如下：

1、打開CAD軟件，繪制一條直徑為75mm的直線。效果如下：

cad怎么畫一個長75的五邊形第1步

2、點擊多邊形工具，或是輸入POL命令空格。

cad怎么畫一個長75的五邊形第2步

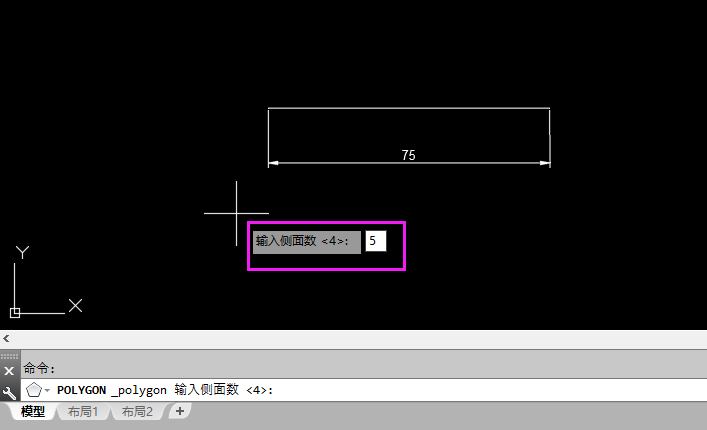

3、輸入邊數為5，空格。

cad怎么畫一個長75的五邊形第3步

4、輸入E空格，以邊畫法。

cad怎么畫一個長75的五邊形第4步

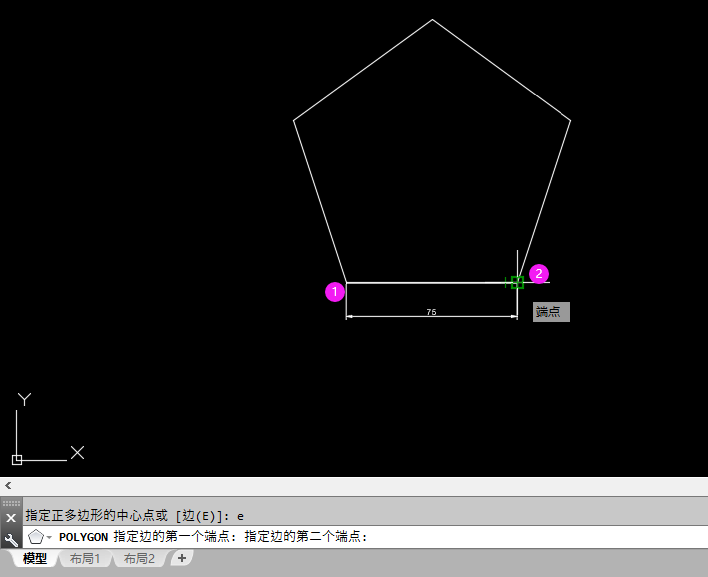

5、點擊直線的二個端點。效果如下：

cad怎么畫一個長75的五邊形第5步

6、這樣一個長75的五邊形就畫出來了。

cad怎么畫一個長75的五邊形第6步
