CAD2018移動和復制的使用介紹

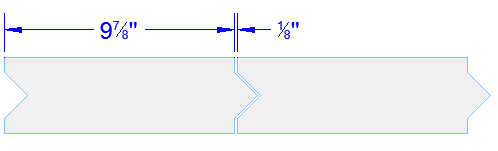

下面介紹如何使用 COPY 命令來布置一行裝飾瓷磚。從表示其形狀的多段線開始，您需要制作間隔 1/8" 的副本。

可以通過單擊“復制”工具或在命令窗口中輸入 CP 來啟動命令。在此處，您可以在兩種方法之間進行選擇，具體取決于哪種方法更為方便。您將經常用到這兩種方法。

距離方法

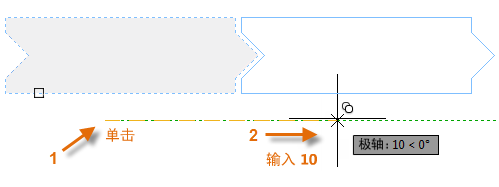

第二個瓷磚需要位于初始瓷磚的右側，總距離為 9-7/8" + 1/8" = 10"。因此，您可以選擇瓷磚，按 Enter 鍵或空格鍵來結束選擇，然后單擊繪圖區域 (1) 中的任意位置。此點不必位于瓷磚上。

接下來，您可以將光標移動到右側，依靠極軸追蹤角度將方向保存為水平，然后輸入距離 10。再次按 Enter 鍵或空格鍵結束該命令。

指定的距離和起自點 (1) 的方向?qū)?yīng)用到選定的瓷磚。

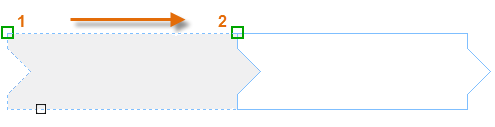

兩點法

另一種方法需要執行兩個步驟，當您不希望將編號添加在一起時，通常會使用該方法。以前，您需要啟動 COPY 命令并選擇瓷磚，但此次還需要單擊兩個端點，如下所示。這兩個點還可定義距離和方向。

接下來，若要在瓷磚之間添加 1/8" 的間距，請單擊“移動”工具或在“命令”窗口中輸入 M。MOVE 命令類似于 COPY 命令。選擇新復制的瓷磚，然后按 Enter 鍵或空格鍵。像以前一樣，單擊繪圖區域中的任意位置，然后將光標移動到右側。輸入距離 1/8 或 0.125。
