CAD2019單位知識

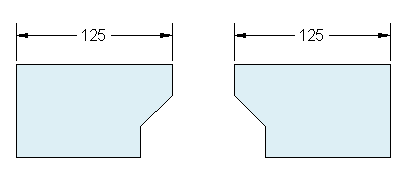

當您第一次開始繪制圖形時，需要確定一個單位表示長度（英寸、英尺、厘米、千米或某些其他長度單位）。例如，以下對象可能表示兩棟長度各為 125 英尺的建筑，或者可能表示以毫米為測量單位的機械零件截面。

單位顯示設置

在您決定使用哪種長度單位之后，UNITS 命令可使您控制幾種單位顯示設置，包括：

1. 格式（或類型）。例如，可以將十進制長度 6.5 設置為改用分?jǐn)?shù)長度 6-1/2 來顯示。
2. 精度。例如，十進制長度 6.5 可以設置為以 6.50、6.500 或 6.5000 顯示。

如果您打算使用英尺和英寸，請使用 UNITS 命令將單位類型設置為“建筑”，然后在創建對象時，可以指定其長度單位為英寸。如果要使用公制單位，請保留將單位類型設置為“小數”。更改單位格式和精度不會影響圖形的內部精度。它只會影響長度、角度和坐標在用戶界面中如何顯示。
