CAD2019中HATCH命令是什么意思

使用填充圖案、實體填充或漸變填充來填充封閉區域或選定對象。

如果功能區處于活動狀態，將顯示“圖案填充創建”上下文選項卡。如果功能區處于關閉狀態，將顯示“圖案填充和漸變色”對話框。如果您希望使用“圖案填充和漸變色”對話框，請將 HPDLGMODE 系統變量設置為 1。

如果在命令提示下輸入 -HATCH，將顯示選項。

1. 要避免內存和性能問題，在單個圖案填充操作中創建的圖案填充線的最大數目是有限的。但可以使用 HPMAXLINES 系統變量來更改圖案填充線的最大數目。
2. 要保持帶有非連續性圖案填充線的圖案填充的性能，請選擇預定義的填充圖案，而不是加載和設置非連續性的線型。從基于 AutoCAD 2015 的產品開始，HPLINETYPE 系統變量默認禁用圖案填充中非連續性線型的顯示。
3. 要控制對象捕捉是否忽略圖案填充對象，請為 OSOPTIONS 系統變量增加或減去 1。

從多個方法中進行選擇以指定圖案填充的邊界。

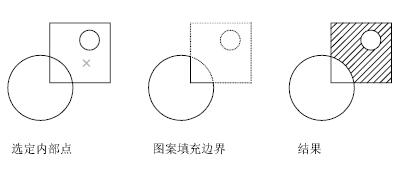

1. 指定對象封閉的區域中的點。

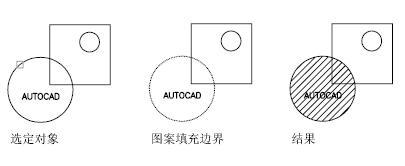

2. 選擇封閉區域的對象。
3. 使用 -HATCH 繪圖選項指定邊界點。
4. 將填充圖案從工具選項板或設計中心拖動到封閉區域。

將顯示以下提示：

刪除在當前活動的 HATCH 命令執行期間添加的填充圖案。單擊要?jiǎng)h除的圖案。

退出“刪除邊界”模式，以便您可以再次添加填充圖案。
