cad怎么給實體倒角

時間：2023-08-14 23:07:58  作者：彭老師
怎么用CAD2022給實體倒角呢？可以用實體工具里面的倒角邊工具來完成了。具體的倒角操作步驟如下：

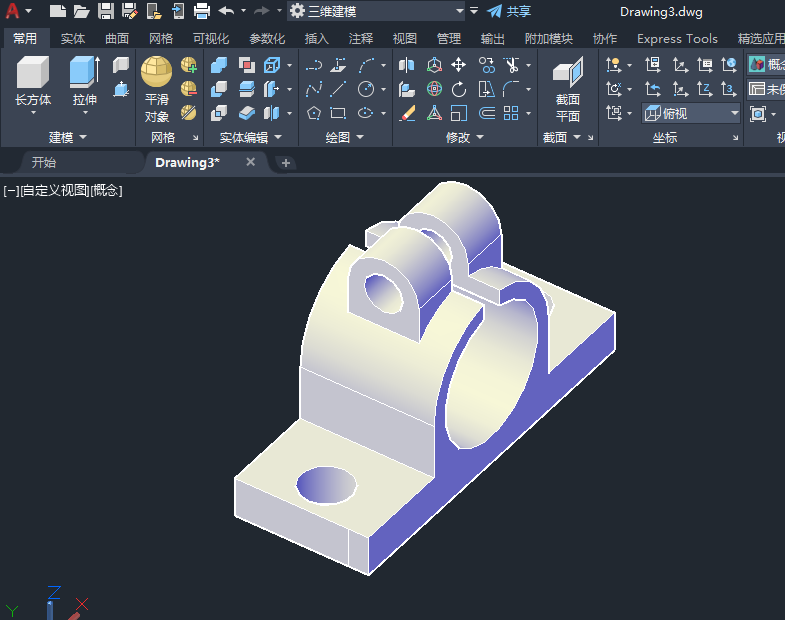

1、打開用CAD創建的實體圖。如下圖：

cad怎么給實體倒角第1步

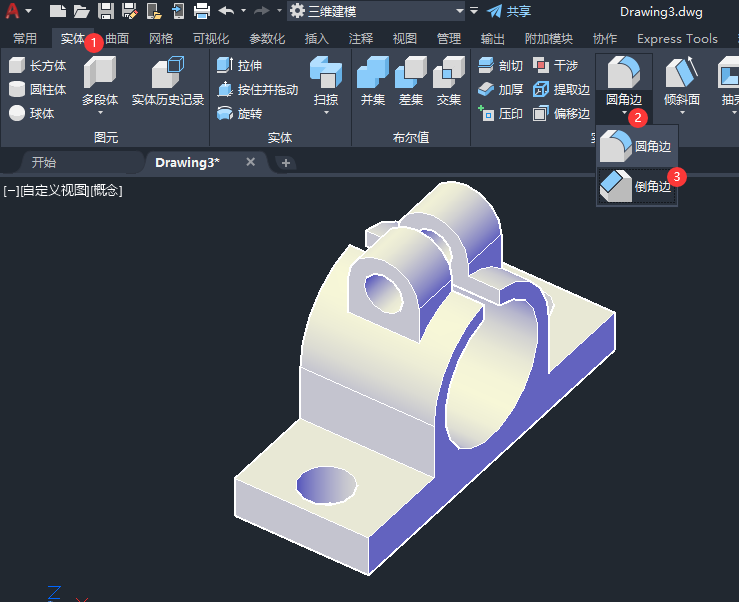

2、點擊實體里面的倒角邊。

cad怎么給實體倒角第2步

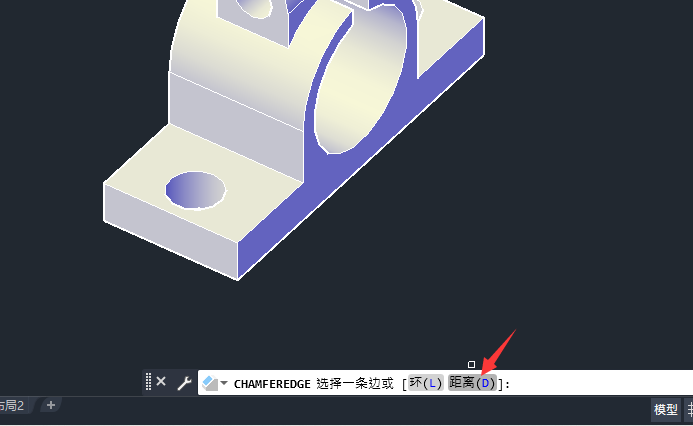

3、點擊設置距離D

cad怎么給實體倒角第3步

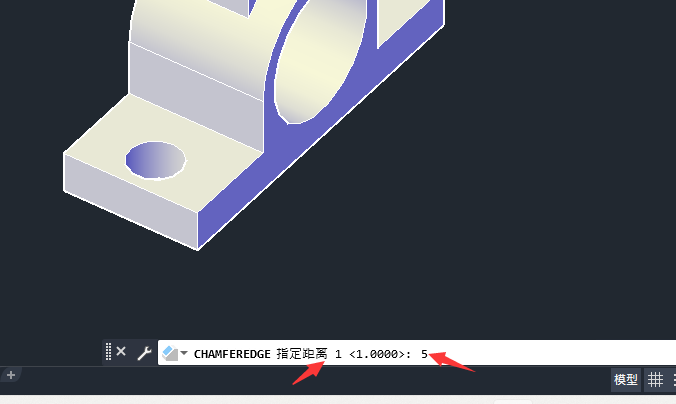

4、設置距離1為5，空格

cad怎么給實體倒角第4步

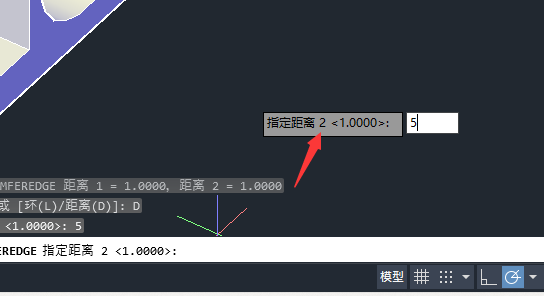

5、設置距離2也為5，空格。

cad怎么給實體倒角第5步

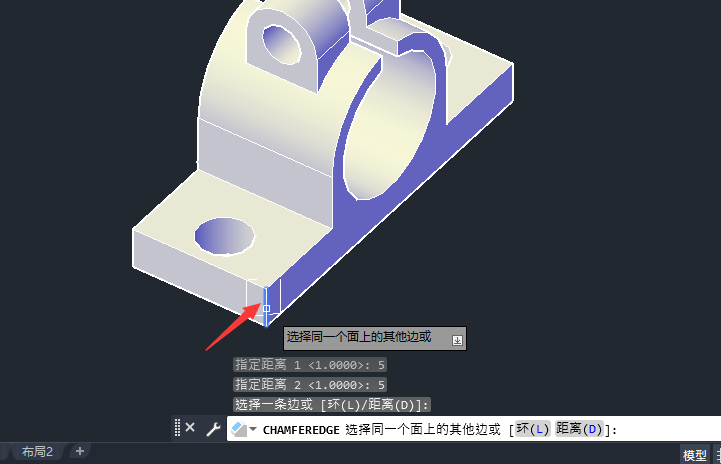

6、選擇要倒角的實體邊�？崭�

cad怎么給實體倒角第6步

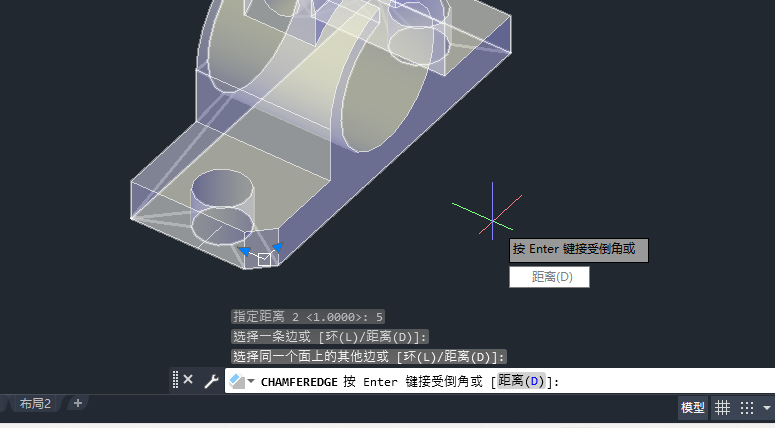

7、沒有問題后，再空格確定。

cad怎么給實體倒角第7步

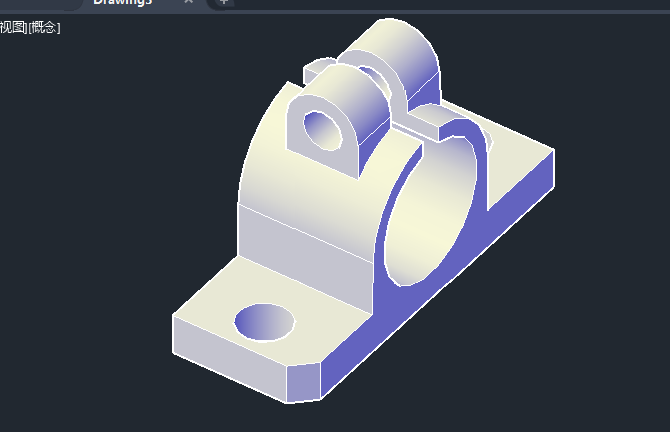

8、這樣就完成了倒角。

cad怎么給實體倒角第8步
