用CAD矩形畫練習1-2里面坐標畫線

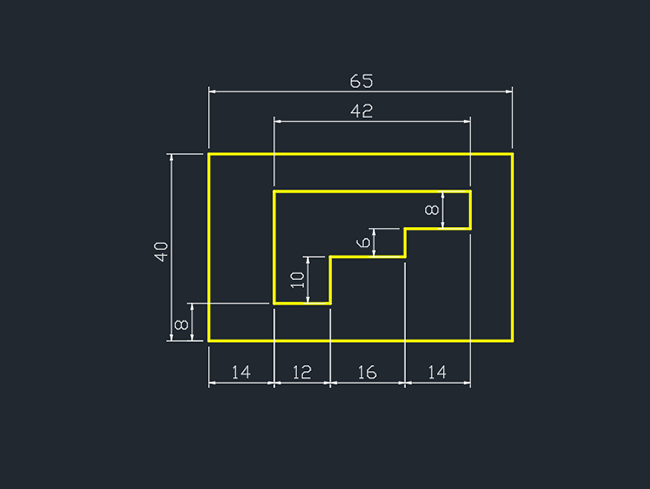

1、打開CAD練習1-2圖形。

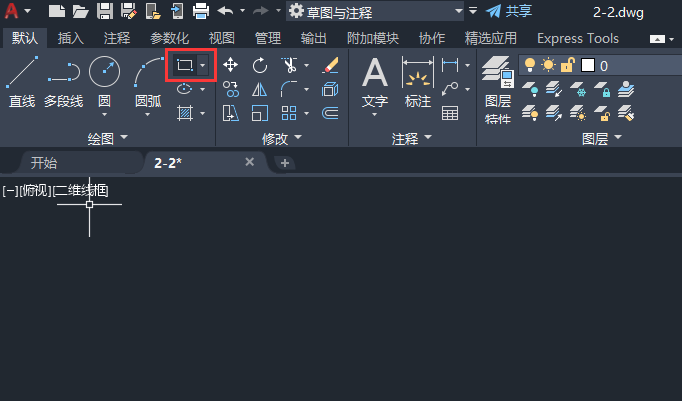

2、點擊矩形工具。如下圖：

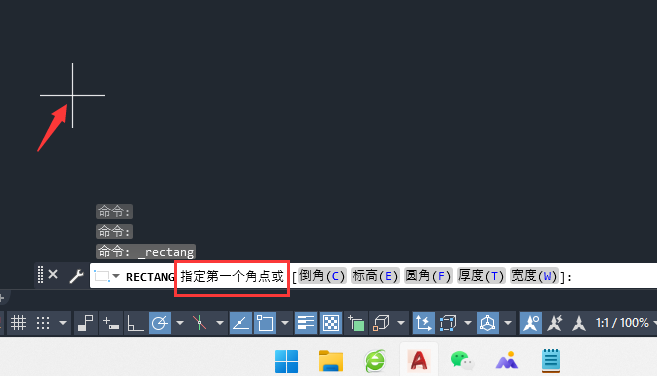

3、指定第一個角點。如下圖：

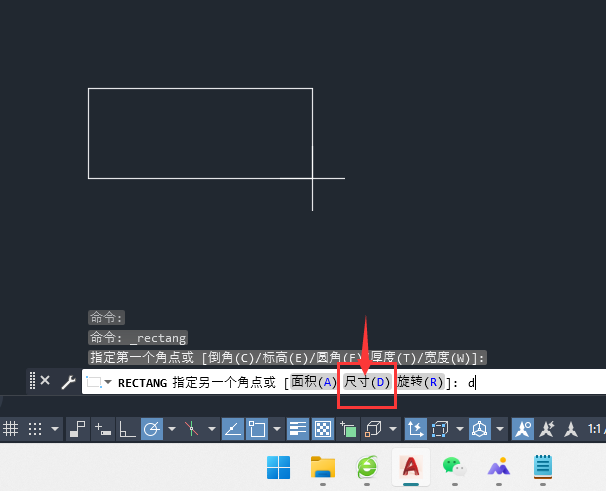

4、點擊尺寸D

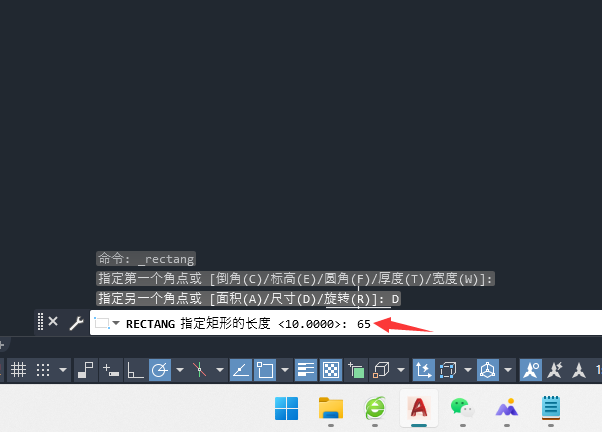

5、輸入矩形的長度65，空格。

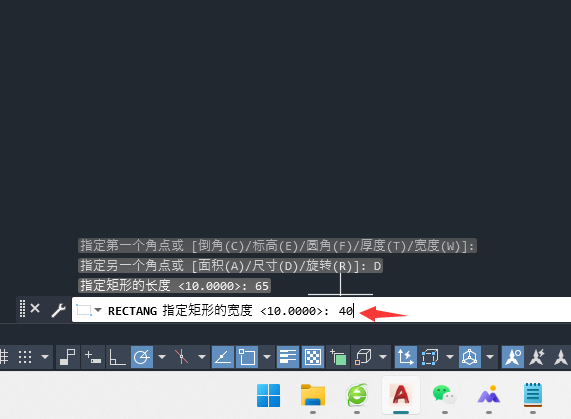

6、輸入矩形的寬度40，空格。

7、點擊指定另一個角點的位置。

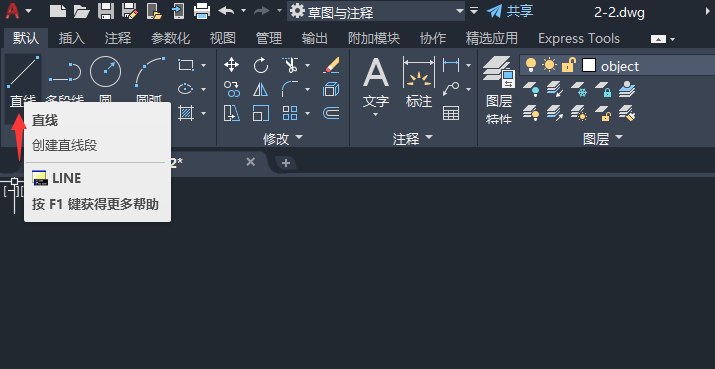

8、點擊直線工具，

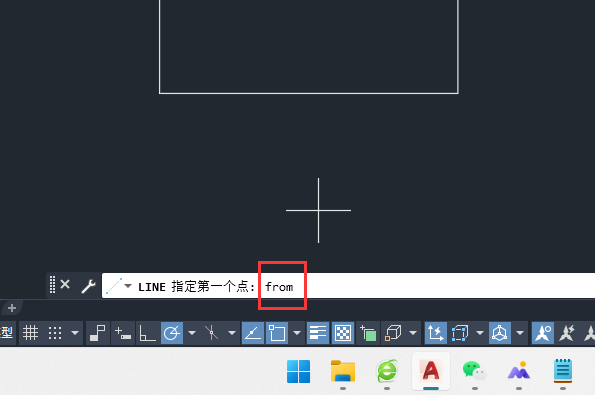

9、然后輸入From命令，空格。

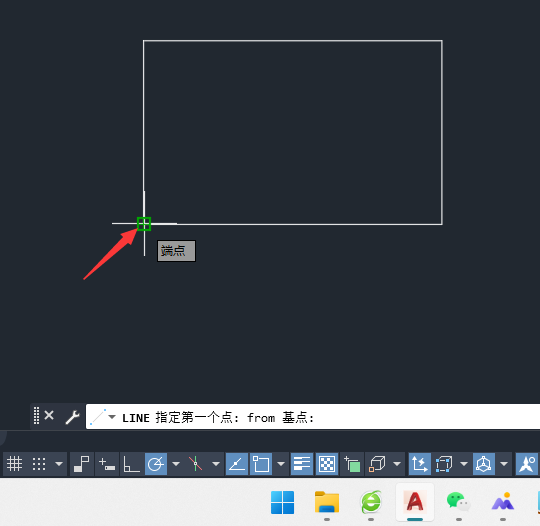

10、點擊矩形的端點為第一點。

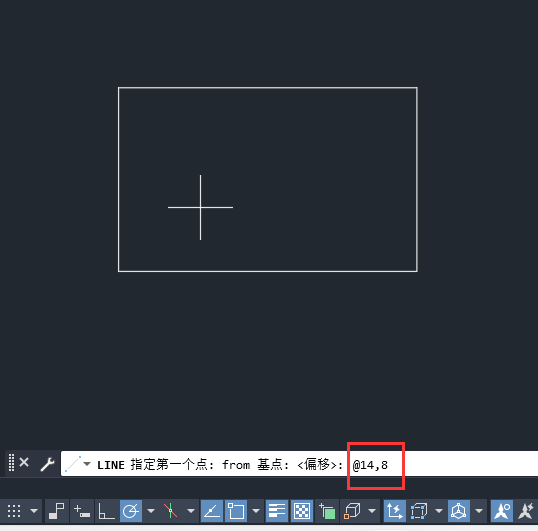

11、輸入@14,8，空格。

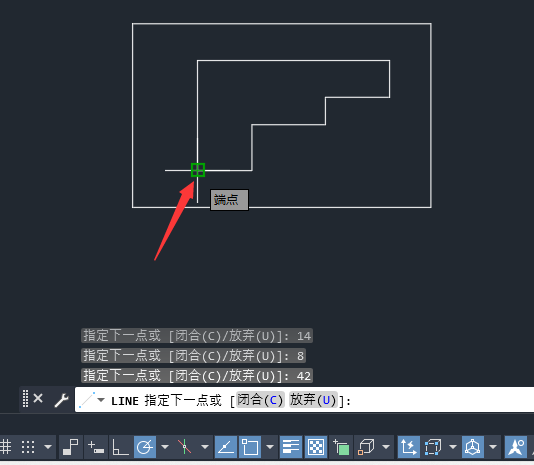

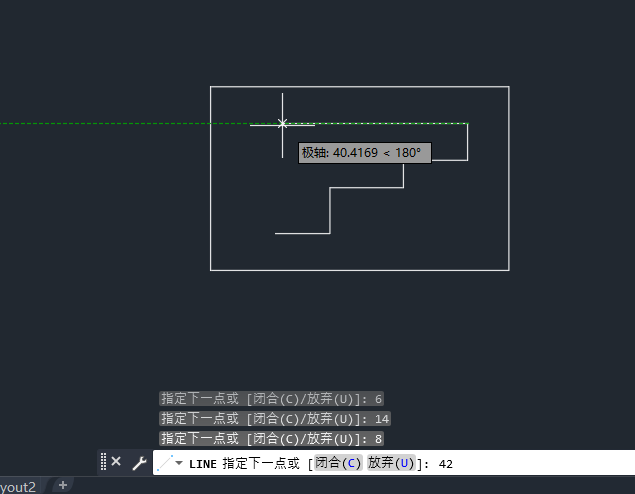

12、用鼠標指定方向輸入對應的長度，繪制好下面的圖形。

13、然后再與起點，點擊合并，按ESC鍵。

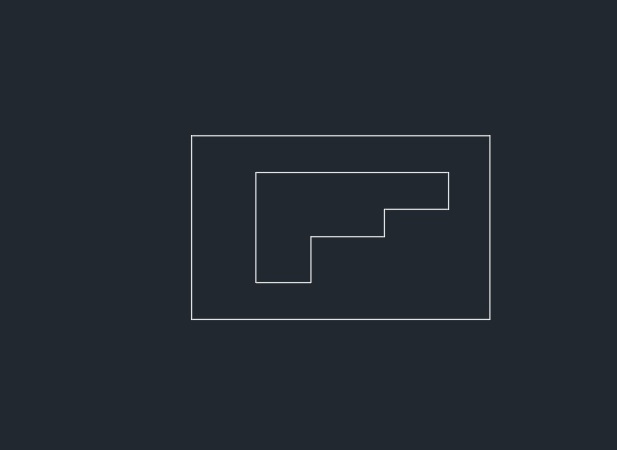

14、這樣練習題就畫好了。
