CAD中XLINE（命令）介紹

創建無限長的構造線。

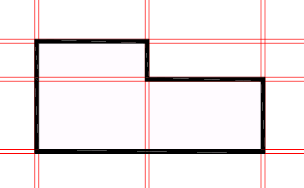

構造線對于創建構造線和參照線以及修剪邊界十分有用。

將顯示以下提示：

點

用無限長直線所通過的兩點定義構造線的位置。

將創建通過指定點的構造線。

水平

創建一條通過選定點的水平參照線。

將創建平行于 X 軸的構造線。

垂直

創建一條通過選定點的垂直參照線。

將創建平行于 Y 軸的構造線。

角度

以指定的角度創建一條參照線。

指定放置直線的角度。

指定與選定參照線之間的夾角。此角度從參照線開始按逆時針方向測量。

二等分

創建一條參照線，它經過選定的角頂點，并且將選定的兩條線之間的夾角平分。

此構造線位于由三個點確定的平面中。

偏移

創建平行于另一個對象的參照線。

指定構造線偏離選定對象的距離。

創建從一條直線偏移并通過指定點的構造線。
