cad二維怎么拉伸成三維實體

時間：2023-07-30 10:01:46  作者：彭老師
cad二維怎么拉伸成三維實體？繪制好二維平面后，進行面域?qū)ο蟆Ｔ儆肊XT拉伸命令將二維拉伸成三維實體。具體操作過程步驟如下：

1、打開CAD軟件，繪制一個多邊形出來。如下圖：

cad二維怎么拉伸成三維實體第1步

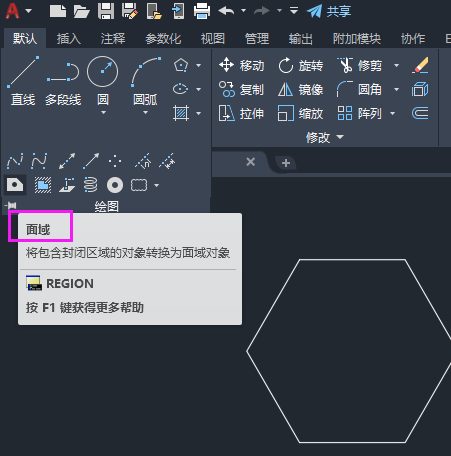

2、點擊繪圖里面的面域工具。

cad二維怎么拉伸成三維實體第2步

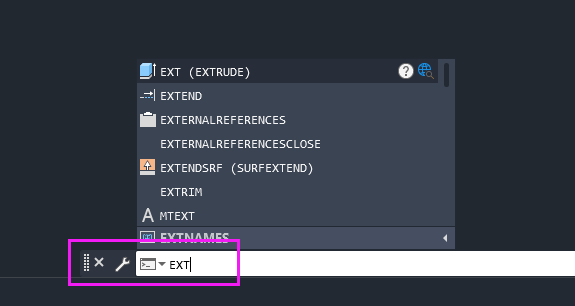

3、六邊形面域后，輸入EXT拉伸命令。

cad二維怎么拉伸成三維實體第3步

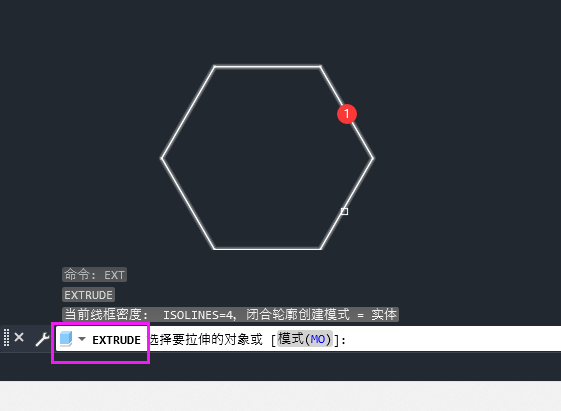

4、選擇要拉伸的對象，選擇六邊形，空格下一步。

cad二維怎么拉伸成三維實體第4步

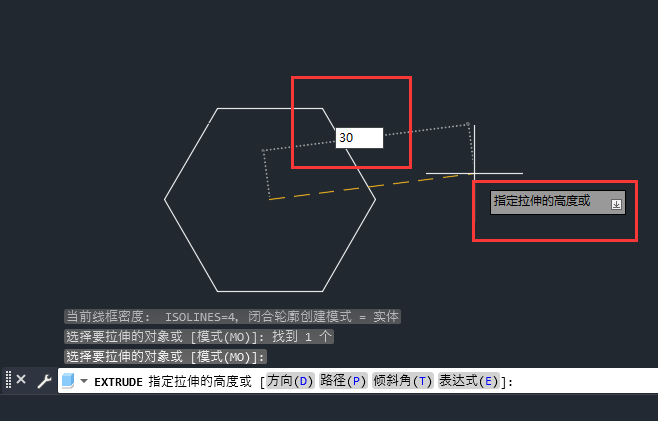

5、輸入拉伸的高度，30后，空格下一步。

cad二維怎么拉伸成三維實體第5步

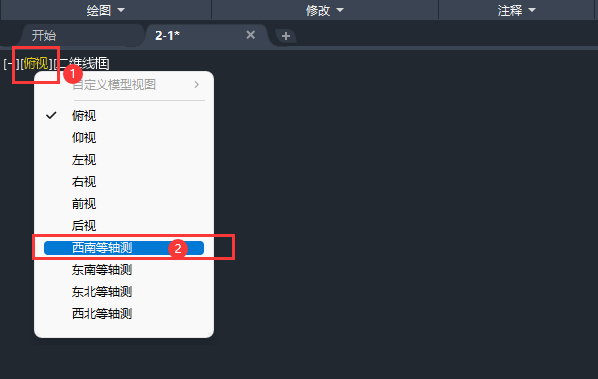

6、點擊俯視圖，點擊西南等軸測。

cad二維怎么拉伸成三維實體第6步

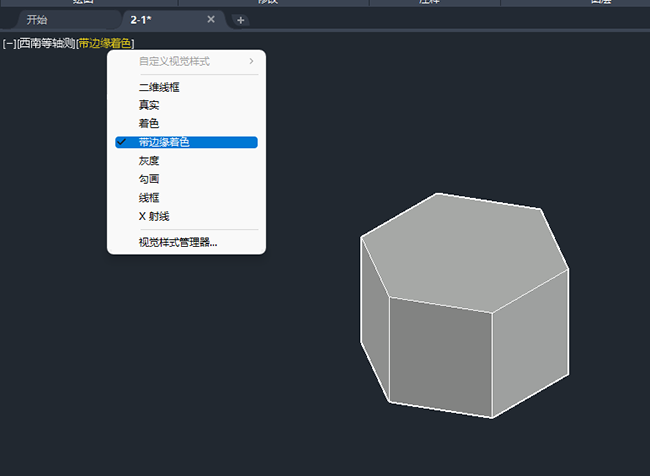

7、點擊二維線框，選擇帶邊緣著色效果即可。

cad二維怎么拉伸成三維實體第7步
