CAD怎么畫閘閥圖形

CAD畫閘閥圖形的方法：

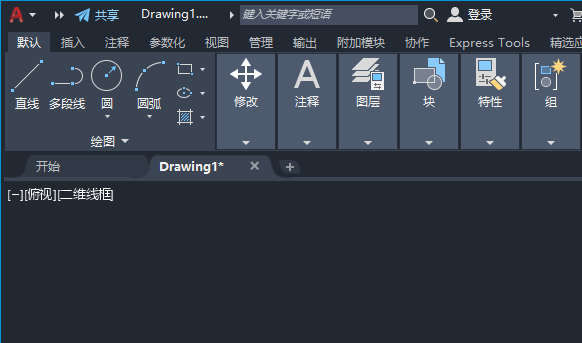

1、打開CAD2022軟件，新建空白文檔。如下圖：

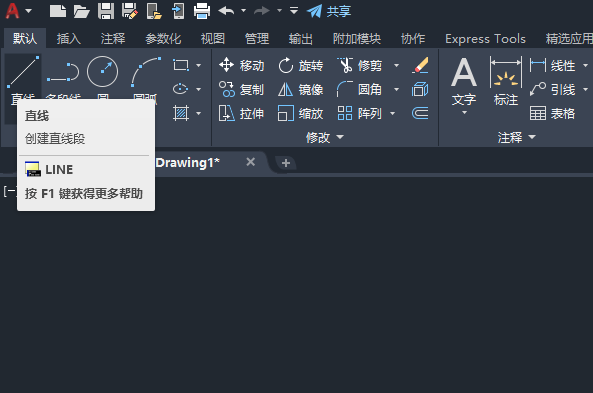

2、點擊直線工具，或是輸入LINE命令后，空格。如下圖：

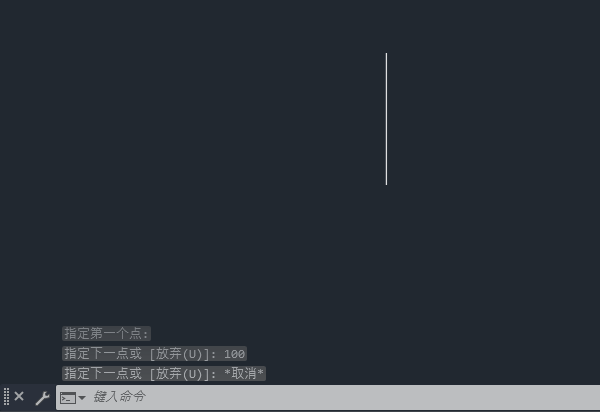

3、繪制一條長100mm的豎線出來，如下圖：

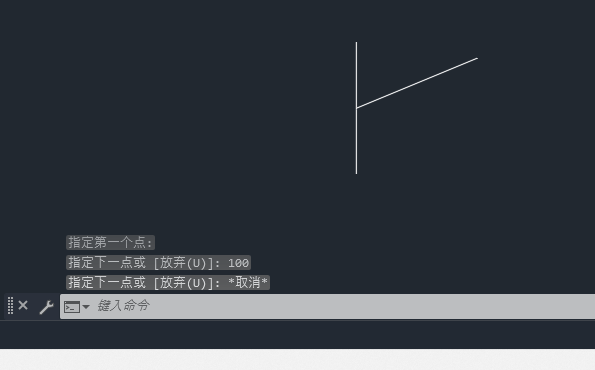

4、再繪制一條長100mm，角度是22度的斜線出來，如下圖：

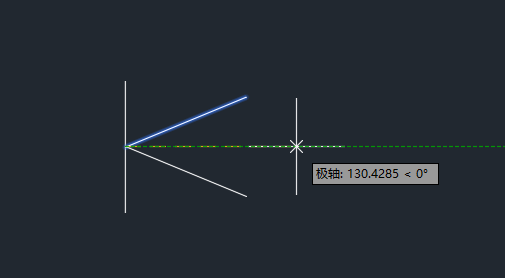

5、使用MIRROR鏡像命令。把斜線鏡像一份。如下圖：

6、然后再使用直線工具連接成一個三角形，再繪制一條直線出來。這個一個箭頭完成了。如下圖：

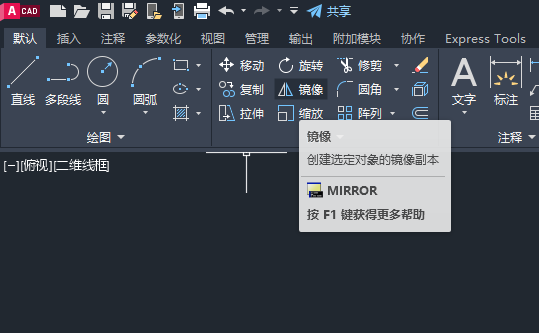

7、再點擊修改里面的鏡像工具。或是輸入MIRROR命令也行。如下圖：

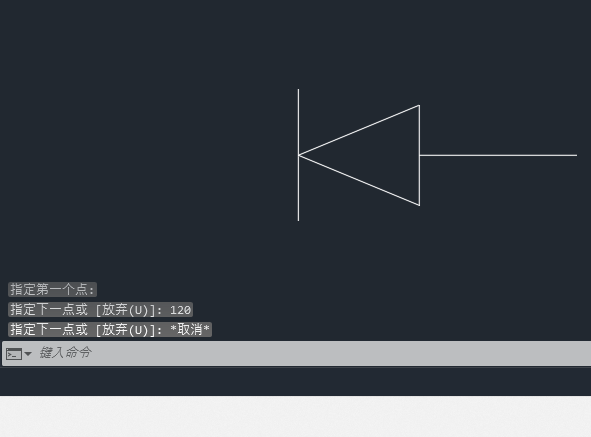

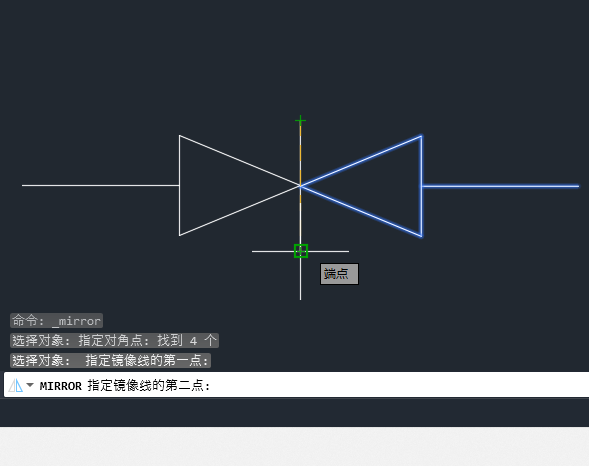

8、把箭頭鏡像一份出來，如下圖：

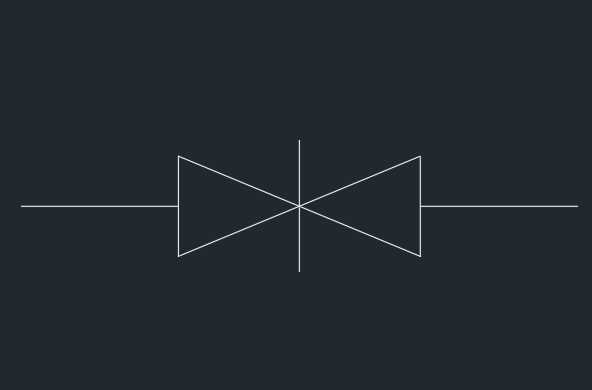

9、最后閘閥圖形就用CAD畫出來，如下圖：
