CAD如何畫止回閥圖形

時間：2023-07-29 22:27:36  作者：彭老師
CAD如何畫止回閥圖形？點擊直線工具，然后繪制一個Z字形，用同樣的方法，繪制一個箭頭出來。具體操作過程步驟如下：

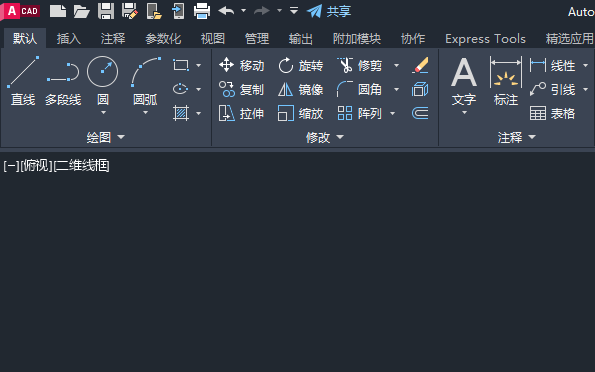

1、打開CAD軟件，新建空白文檔。如下圖：

CAD如何畫止回閥圖形第1步

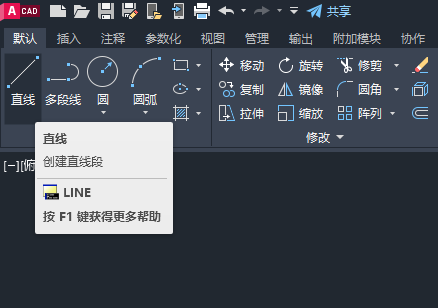

2、點擊直線工具，或是輸入LINE命令。如下圖：

CAD如何畫止回閥圖形第2步

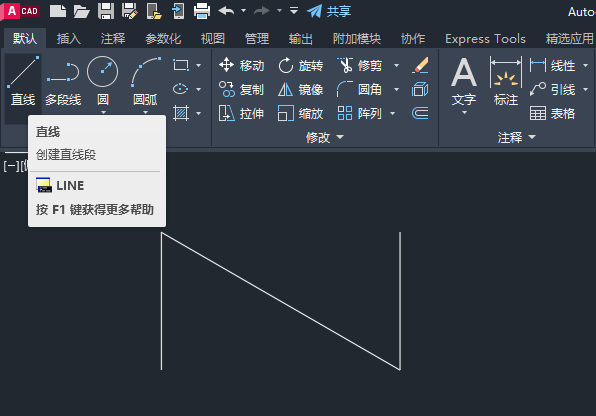

3、然后繪制一個Z字形，效果如下：

CAD如何畫止回閥圖形第3步

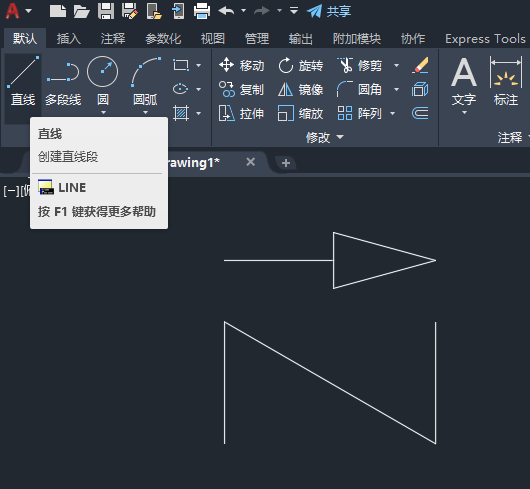

4、用同樣的方法，繪制一個箭頭出來，如下圖：

CAD如何畫止回閥圖形第4步
