CAD如何畫水表井圖形

時間：2023-07-29 15:57:46  作者：彭老師
CAD如何畫水表井圖形？繪制一個長方形出來，再使用直線工具，創建直線段，繪制下面的兩條斜線出來。然后填充一個顏色。具體操作過程步驟如下：

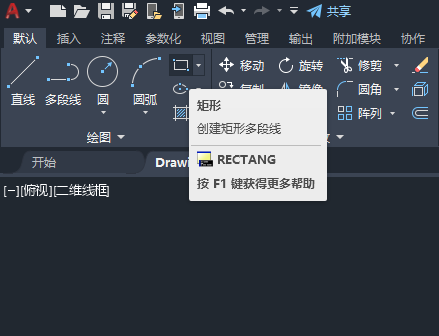

1、打開CAD軟件，新建空白文檔，點擊矩形工具。

CAD如何畫水表井圖形第1步

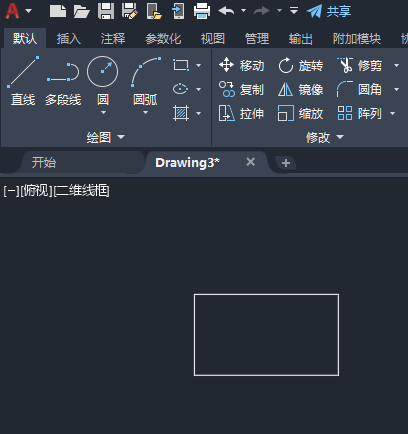

2、繪制一個長方形出來，如下圖：

CAD如何畫水表井圖形第2步

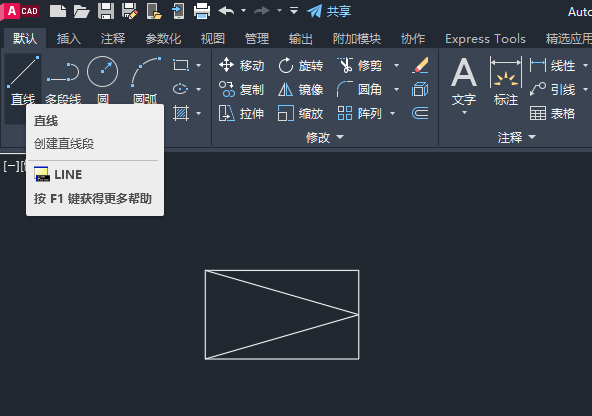

3、再使用直線工具，創建直線段，繪制下面的兩條斜線出來。如下圖：

CAD如何畫水表井圖形第3步

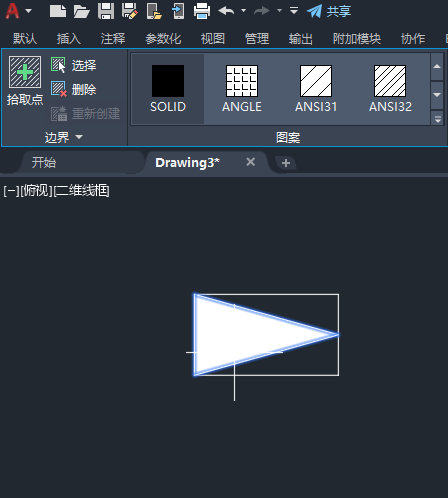

4、然后填充一個顏色。效果如下：

CAD如何畫水表井圖形第4步

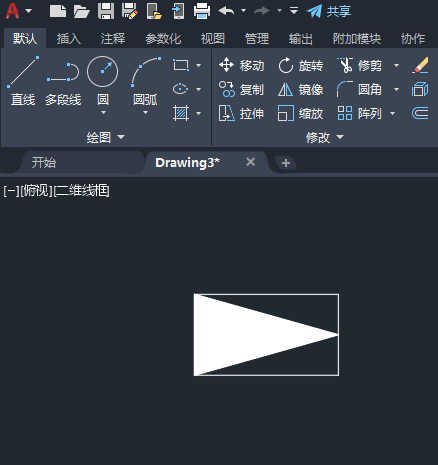

5、填充后，效果如下：

CAD如何畫水表井圖形第5步
