CAD2020如何畫小便槽圖形

時間：2023-07-25 21:10:12  作者：彭老師
CAD2020如何畫小便槽圖形？打開CAD軟件，點擊矩形工具，繪制一個長方形出來，點擊直線工具，繪制兩條直線出來，然后再使用直線工具，繪制一排斜線出來，再繪制一個小圓與一條直線出來，具體操作過程步驟如下：

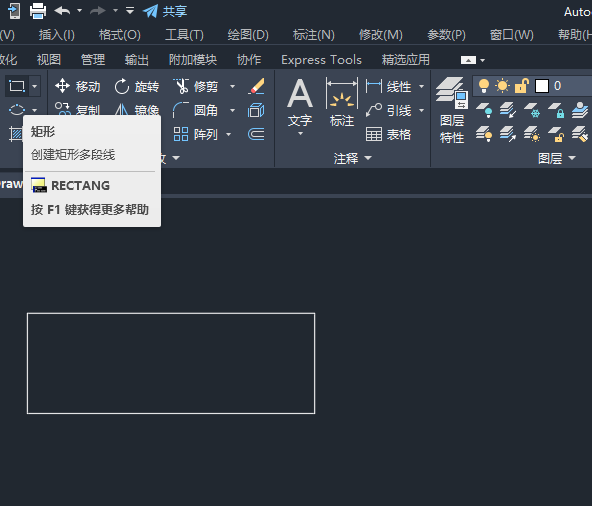

1、打開CAD軟件，點擊矩形工具，繪制一個長方形出來。如下圖：

CAD2020如何畫小便槽圖形第1步

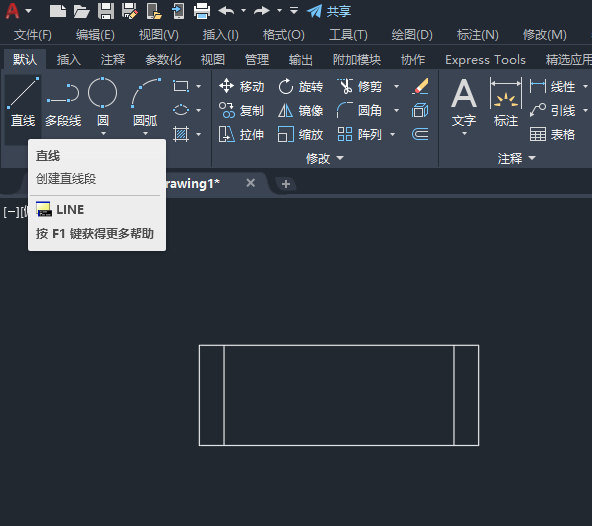

2、點擊直線工具，繪制兩條直線出來，如下圖：

CAD2020如何畫小便槽圖形第2步

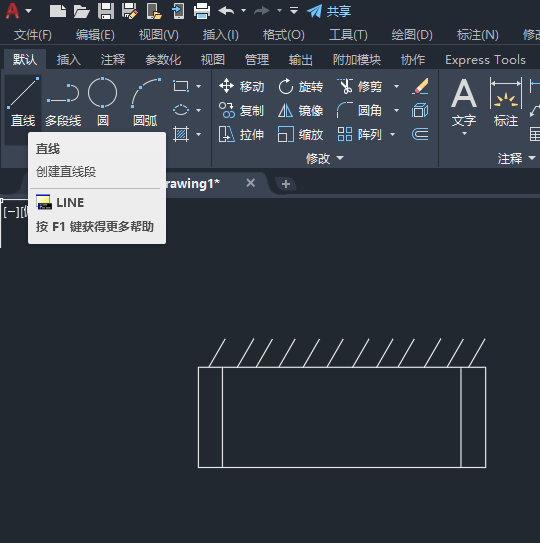

3、然后再使用直線工具，繪制一排斜線出來，如下圖：

CAD2020如何畫小便槽圖形第3步

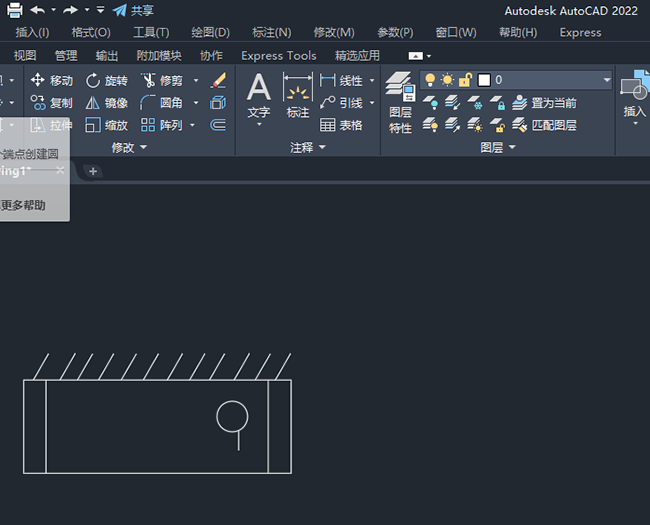

4、再繪制一個小圓與一條直線出來，如下圖：

CAD2020如何畫小便槽圖形第4步
