CAD三點位置怎么確定

時間：2023-07-25 20:27:46  作者：彭老師
請問畫CAD時如圖33,29,23這三點位置怎么確定

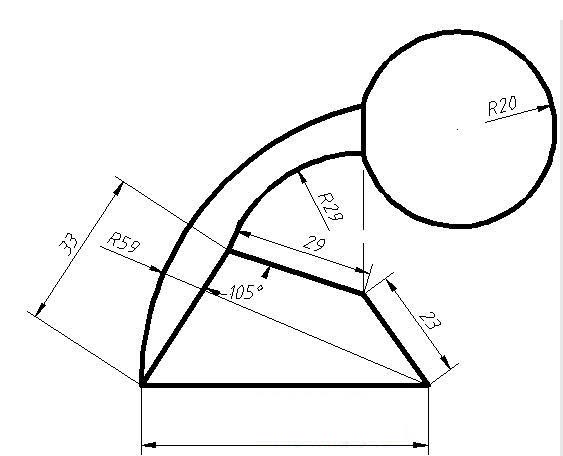

如下圖，畫CAD時請問33,29,23這三個尺寸怎么確定位置？

CAD三點位置怎么確定第1步

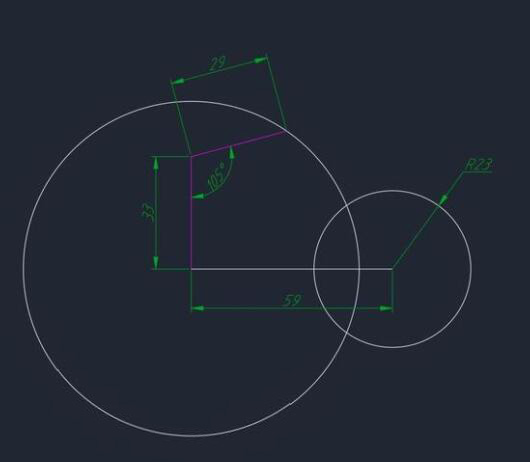

這是一個畫四邊形的問題，畫出圖一，以大圓心為基點旋轉圖一中粉線的部分到兩圓的交點

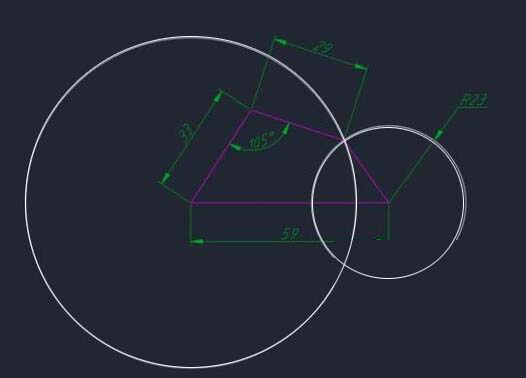

CAD三點位置怎么確定第2步

CAD三點位置怎么確定第3步

這樣就可以了，你學會了嗎！
