CAD怎么畫閘閥圖例

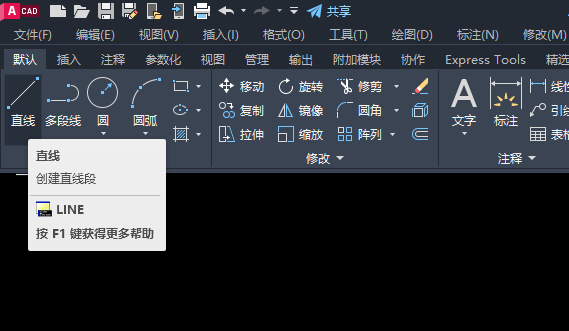

1、打開CAD2023軟件，新建空白文檔。點擊直線工具�；蚴禽斎隠INE命令空格。

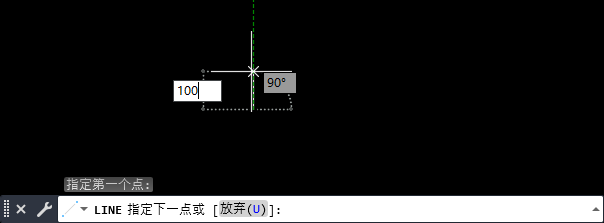

2、繪制一條直線100的垂直線。如下圖：

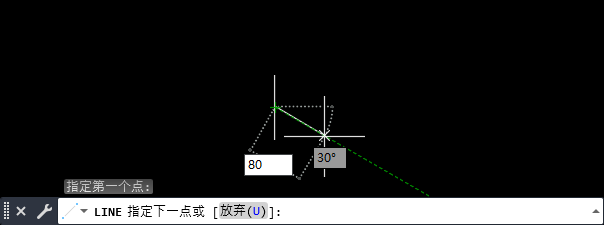

3、再以中點為起點，向30度的方向繪制80的直線。

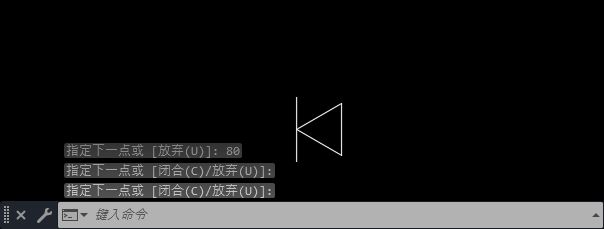

4、然后向上繪制80的直線，再進(jìn)行閉合成一個三角形。

5、再以三角形的中點。繪制一條長200的直線。

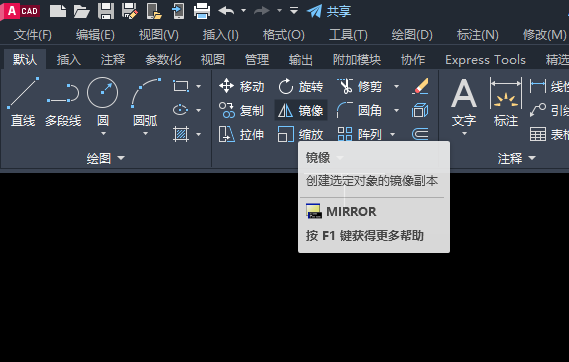

6、點擊鏡像工具。

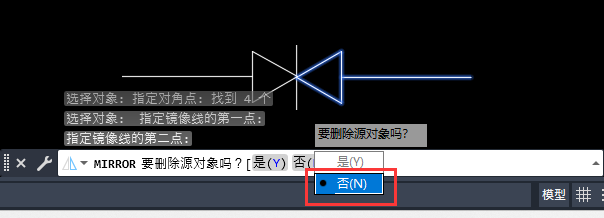

7、把箭頭進(jìn)行鏡像，然后點擊否，不刪除源對象。

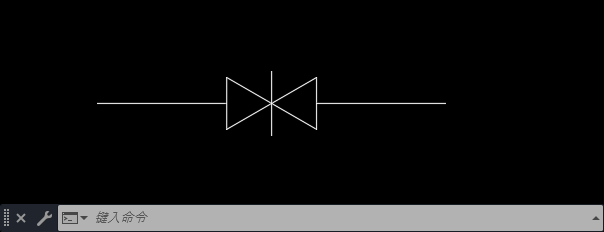

8、這樣就完成了閘閥圖例的繪制。
