CAD怎么畫壓力調節閥圖例

時間:2023-07-22 08:33:53  作者:彭老師

CAD怎么畫壓力調節閥圖例?答,使用直線工具與圓形工具繪制,具體操作過程步驟如下:

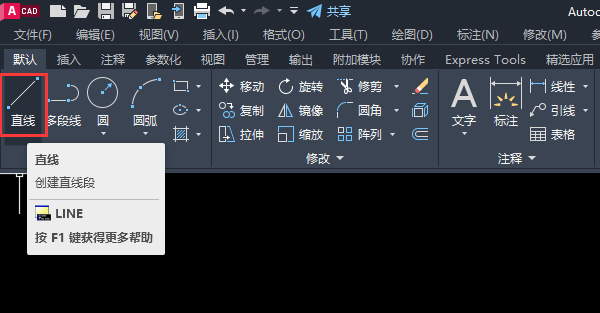

1、打開CAD2023軟件,點擊直線工具,或是輸入LINE命令?崭瘛

CAD怎么畫壓力調節閥圖例第1步

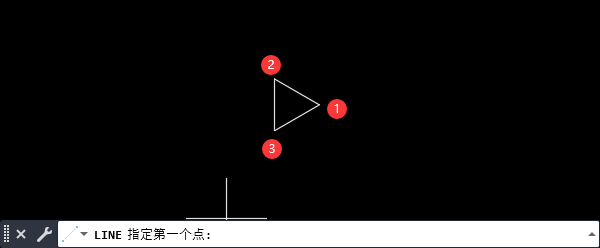

2、然后繪制一個三角形出來。如下圖:

CAD怎么畫壓力調節閥圖例第2步

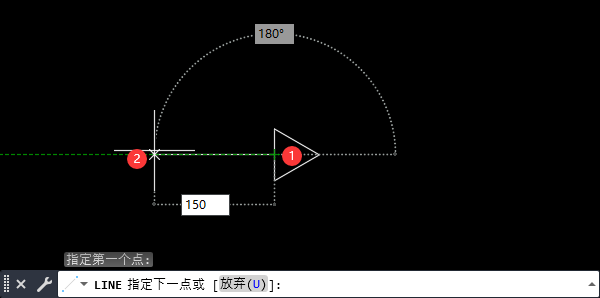

3、然后再繪制一個長度為150直線出來。如下圖:

CAD怎么畫壓力調節閥圖例第3步

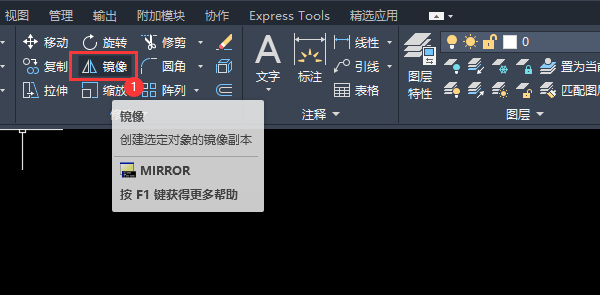

4、然后再點擊鏡像工具;蚴禽斎隡IRROR命令,空格。

CAD怎么畫壓力調節閥圖例第4步

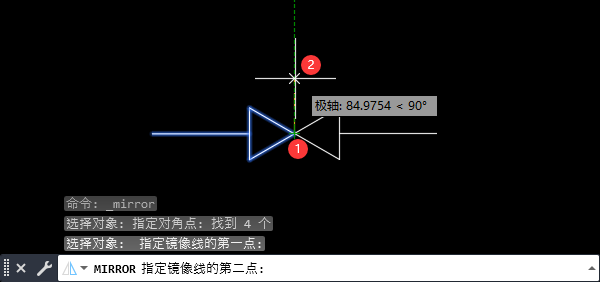

5、然后把圖標進行鏡像,如下圖:

CAD怎么畫壓力調節閥圖例第5步

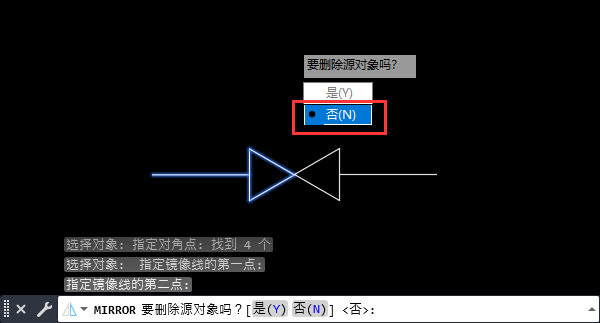

6、這個很重要,點擊否,不刪除源對象。

CAD怎么畫壓力調節閥圖例第6步

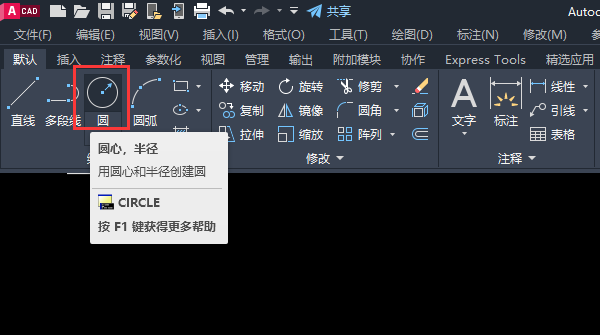

7、然后再使用圓工具。

CAD怎么畫壓力調節閥圖例第7步

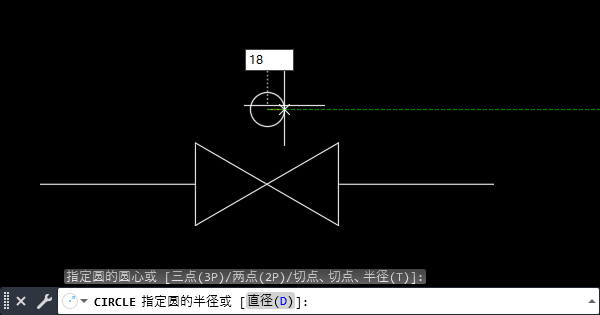

8、繪制一個18半徑的小圓。如下圖。

CAD怎么畫壓力調節閥圖例第8步

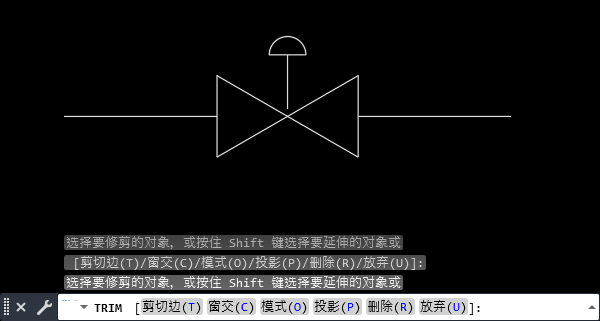

9、然后繪制二條直線,再進行修剪處理。如下圖:

CAD怎么畫壓力調節閥圖例第9步

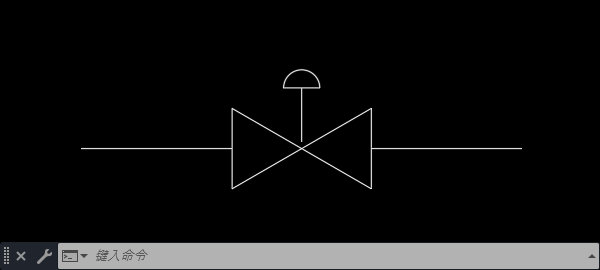

10、這樣就完成了CAD畫壓力調節閥圖例。

CAD怎么畫壓力調節閥圖例第10步
