cad如何繪制虛線

cad繪制虛線的方法：

1、點擊【線型】設置，點擊【其他】。

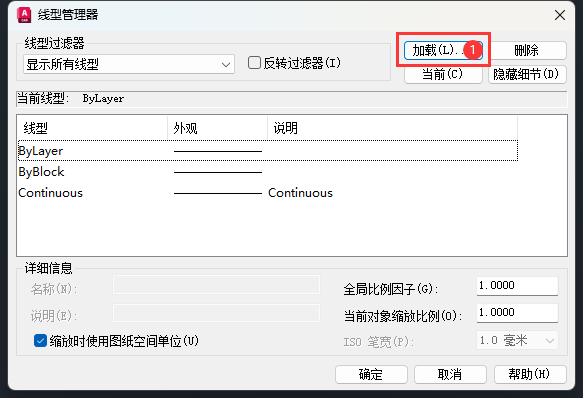

2、在線型管理器中，點擊【加載】。

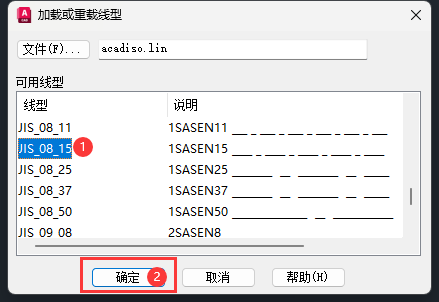

3、選擇虛線名稱，點擊【確定】。

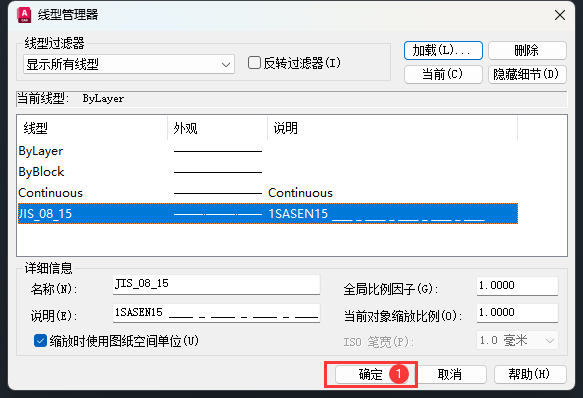

4、加載進來后，點擊【確定】。

5、設置虛線為當前線型模式。

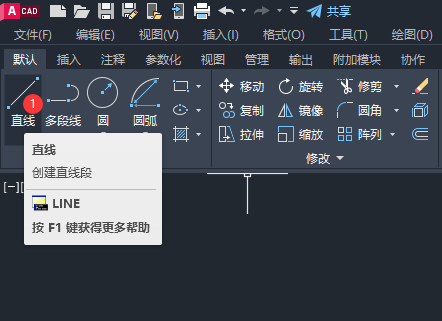

6、點擊直線工具。

7、繪制來的直線就是虛線。如下圖：
