cad畫流程圖的箭頭

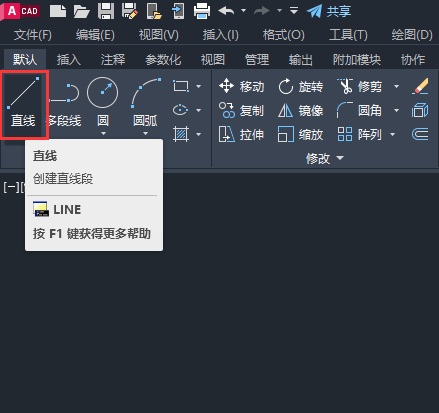

1、打開CAD軟件，點擊直線工具�；蚴禽斎隠命令，空格。

2、繪制長80,120的線段。如下圖：

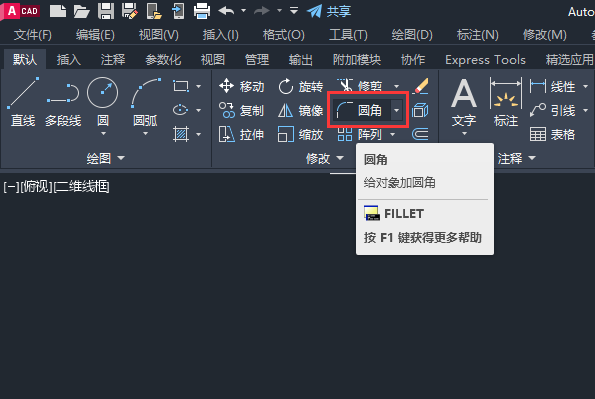

3、點擊圓角工具。

4、進行倒R20的圓角，如下圖：

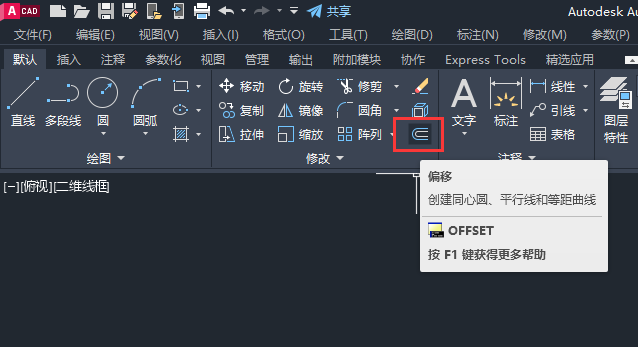

5、點擊偏移工具，或是O命令，空格。

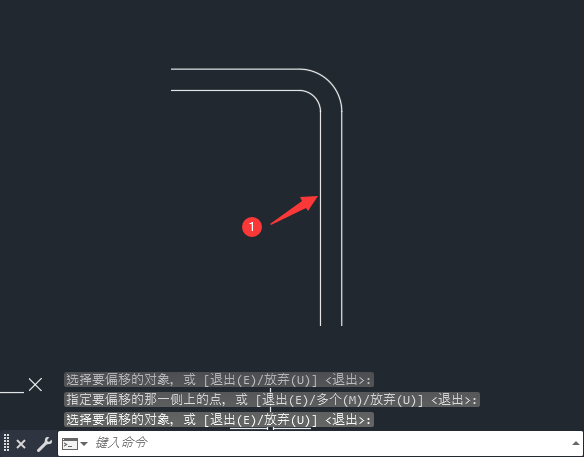

6、然后偏移所有對象，如下圖。

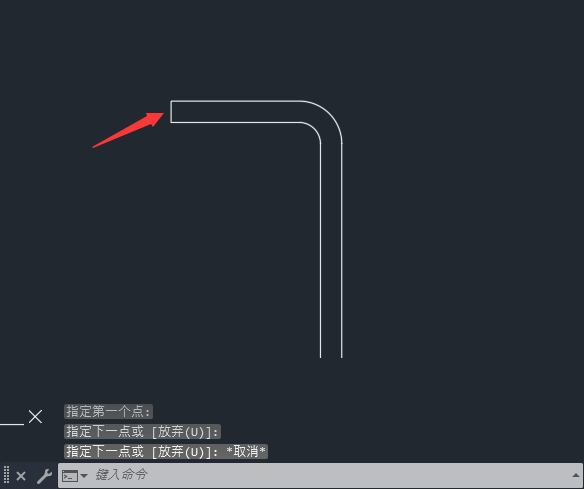

7、然后用直線進行封口處理。如下圖：

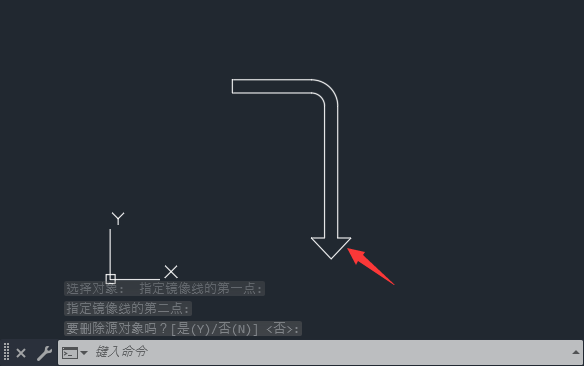

8、然后再下面繪制一個三角形箭頭，如下圖：
