cad怎么畫三維圖立體圖的詳細介紹

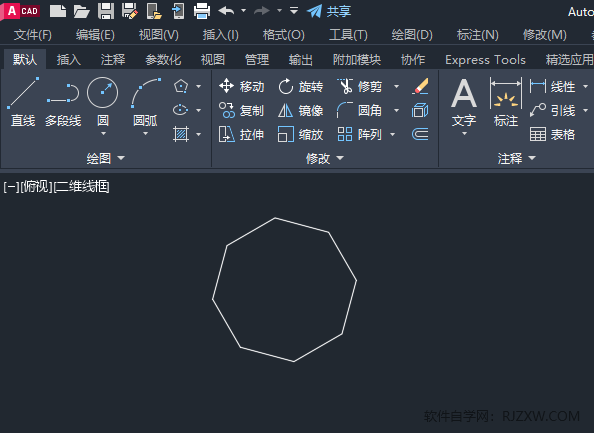

1、打開CAD2023軟件，創建一個空白文檔。創建一個8邊形出來。如下圖：

2、點擊繪圖里面的面域工具�；蚴禽斎隦EGION命令后，空格。如下圖：

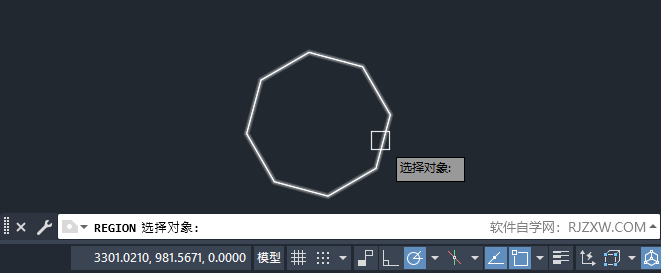

3、REGION選擇對象。選擇八邊形對象，空格。如下圖：

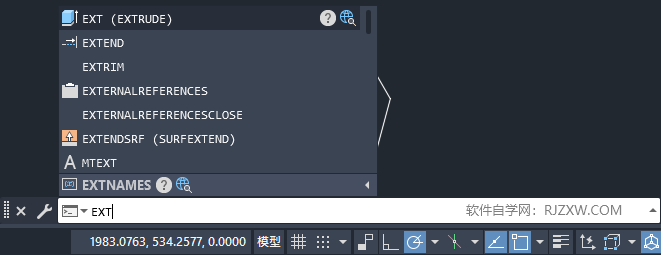

4、面域好后，再命令欄上，輸入EXT命令。進行拉伸對象為實體。如下圖：

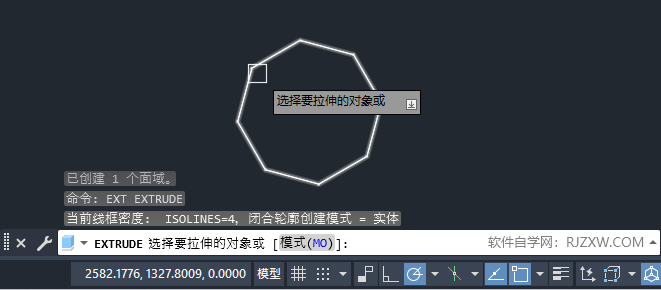

5、EXTRUDE選擇要拉伸的對象。選擇八邊形后，空格。

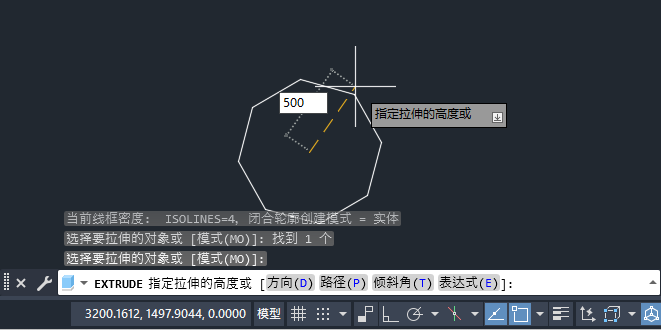

6、輸入EXTRUDE指定的拉伸的高度：500，空格即可。如下圖：

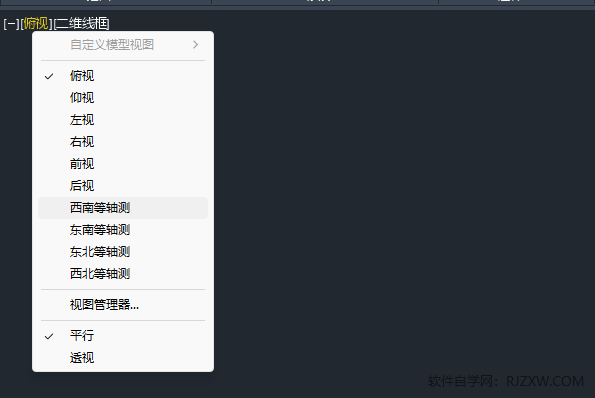

7、拉伸好后，點擊俯視設置，選擇西南等軸測模式。如下圖：

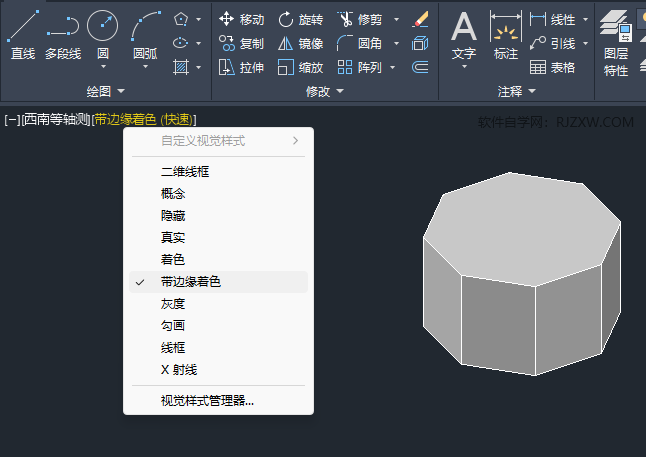

8、然后再點擊二維線框里面，選擇帶邊緣著色選項，如下圖：
